GPRS温湿度监测系统

产品编号:CH-GWS
产品类别: 无线温湿度监控系统
所属品牌:驰煌
点击次数:1901
Send me Emailch@chihuangsh.com

产品说明



一、 背景

温度与人们的生产生活都是密切相关的,我们需要对温度监测的场合非常的多,涉及到各行各业,如:食品,医药,化工,电子,农业,气象和国防航天等等行业。传统的有线测温方式存在着很多的问题:布线复杂,线路容易老化,浪费大量的人力,物力和财力。无线GPRS测温技术与有线测温技术相比,维护成本低,携带方便,搭建测温网络简单快捷。特别是一些现场环境限制不能搭建线路的情况下,如野外的科学研究,运输过程的温度监测,使用无线GPRS温湿度监测显得更加方便快捷和实用。
随着计算机技术和通信技术的不断发展,计算机远程无线温度监控技术在各个领域中的应用越来越广泛。GPRS技术已经从实验室研究、地区范围内试用,已经到了正式商用。经过了长时间的完善,技术先进可靠。GPRS设备数据监控终端传输设备(如GPRS温度采集终端)一开机就能自动连接上GPRS网路,与数据服务中心实现数据通信,高速传输,可靠性高。而GPRS网络覆盖全球,不存在信号盲区,按照流量收费,没有数据流量传输时不收费用,计费合理、科学、企业运行投资小、效益高。这些特点对企业和各个研究单位提高信息的及时性、可靠性、准确性和实现企业的信息化都有一定的帮助。
而温湿度监测系统技术在我国各个领域的应用非常的普遍,但大多数是传统有线的测量方式。其线路铺设和维护的成本过高,线路过长,导致整个系统的传输速率变慢、信号衰竭达不到、稳定性下降。随着无线通信数字网络的发展,采用GPRS和GSM无线通信网作为通信方式为上诉问题提供了一个新的解决方案。为温度采集传输及监控提供了一种新的数据传输监控方式。所以我们公司将为您提供一整套的GPRS温度监测系统解决方案。
二、GPRS温湿度监测系统介绍:
GPRS温湿度监测系统是驰煌公司研制开发的新一代基于GPRS的温湿度监测系统,在保留了原有温度采集器功能的基础上,增加了GPRS模块。现场可不用布线和监控电脑,只要准备一张移动或者联通的SIM卡,装入带有GPRS模块的温度采集器,采集器上带有SIM卡的卡槽,通过移动和联通的网络,直接将温度数据传输到装有监控软件的服务器上,该服务器要有固定的IP地址,必须跟Internet网络连通,通过移动网络连接因特网,安装方便,GPRS通讯流量极小,月流量小于10M。可自动定时向管理系统的服务器传输实时数据和历史数据,客户可以自己设置相关的设置。内置或外接各种进口原装温度传感器,GPRS温度采集器自身也带储存功能,放置数据的丢失。
三、 GPRS温湿度监测系统的特点:
1、 无线发射,采用GPRS传输方式,无距离限制,无需现场布线
2、 采用数字化传感器,数据集成,高精度
3、 信号取决于运营商信号
4、 内置充电锂电池,无需担心没有电
5、 可实时采集温湿度数据,采集间隔可调
6、 产品能全程跟踪记录各个环境的温湿度变化情况,如野外科研项目,移动设备温湿度验证和监测,固定场合的实时采集温湿度(如郊外仓库和全国分散厂房)等等
7、 用户可以通过上位机软件对采集的温湿度数据进行查看、分析并可将图表或报表存档、打印
8、 液晶显示:在线显示温度、湿度数据,时钟,报警等信息,现场实时显示当前温湿度数据,一目了然
9、 用户可以根据需要任意设置温湿度的报警上下限,软件会识别显示记录超限温湿度数值;同时只需要进行简单设置即可以提醒发出报警的温湿度短信。
10、 稳定性高,可24小时不间断工作,替代传统有线的温度监测设备。
10、每个单元的GPRS温度采集器只需要一张带GPRS功能的SIM卡即可工作,将数据自动按照设置间隔上传至系统服务器,不需要人为干预即可实现远程监测,系统服务器支持固定IP和DNS两种方式。
11、整机功耗小,采用电池供电,内置一次性高容量电池或可充电锂电池,可充电电池不需要专用充电器,只需9v-12v直流电源即可,电池充放电保护电路设计,防止电池过充过放,电池电量充满情况下,完全使用电池工作至少可使用8小时(排除恶劣条件)。 当然也可以使用容量更大的后备蓄电池,采用太阳能板供电和充电。
四、 系统组成:
GPRS温湿度监测系统有四部分组成,如下:
1、GPRS温湿度采集器(装有SIM卡)
2、温湿度传感器
3、系统服务器
4、上位机软件
A、GPRS采集器
分为 温度采集器 和 温湿度采集器
注:采集器最多可以外置连接4个参数的探头
总的温度探头和湿度探头的技术参数:
◆测量范围: 温度: -200℃~+300℃
湿度: 0~100 %RH
◆测量精度: 温度: ±0.3℃~±1℃
湿度: ±3% RH(10%~85%),
其它范围±5%(测试环境23℃±2℃)
◆温度和湿度传感器:进口
◆分辨率:0.1℃和0.1%RH
GPRS采集器的技术规格
型 号
温湿度内置:CH-GPRS20 温湿度外置:CH-GPRS21
单温度内置:CH-GPRS10 单温度外置:CH-GPRS11
双温度外置:CH-GPRS21 高温型后面加:“H” 低温型后面加:“L”
记录容量
4096组数据,记满后覆盖最原始数据
记录间隔
10秒,20秒,30秒;1分钟;15分,30分;1小时,2小时可调
显示方式
LCD,屏保待机时间1秒~4分钟可调
停机方式
软件控制开关机、按钮开关机
时钟
硬件实时时钟
GPRS功能
内置GPRS发送单元,需插SIM卡(限中国移动及联通)
数据流量
1条数据发送为:36字节
一分钟上传一条数据,一天流量是36*60*24=51840字节,大概是52k
一个月按照30天计算,52k*30=1560k,大概是1.6M
所以一个月包5元30M流量肯定够用
数据发送间隔
1分钟-1小时可设置
通信接口
RS232接口
供电方式
内置可充电锂电池 + 充电电源接口,电池保护功能,防止过充、放电
功耗
GPRS采集器功耗规格:9v,50ma;一天大概耗电量:1.2ah
如果每分钟都发送数据,功耗会增大,我们建议买30~40ah左右的蓄电池
保证15天的供电
软件版本
系统版(中文)
时钟显示
硬件时钟,掉电不丢时
尺寸大小
101×108×29 mm
工作环境
-20℃~70℃(整机)
液晶显示
32mm×56mm



































B、温度传感器:
分为:常温温度传感器、高温温度传感器和低温温度传感器
常温温度传感器:-40℃~+100℃
高温温度传感器:-40℃~+300℃
低温温度传感器:-200℃~+100℃
C、系统服务器的配置要求:
CPU:双核E5300;
内存:2G;硬盘:500G;
光驱:18X DVD
机箱:4U 19寸标准上架机箱
标配250W工业级电源
显示器:与服务器匹配
以上的配置要求供参考。但是一定要求稳定性强的服务器。
D、上位机软件的介绍:
为了方便用户使用,驰煌公司开发了功能强大的网络管理平台软件,界面友好直观,对用户监控重点区域的温湿度环境发挥了巨大作用。
软件特点:
(1)软件操作界面简单明了,智能接收各点位采集器的数据,操作过程简单、直观,用户只需经简单培训即可操作;
(2)提供数据记录存储,实时曲线、历史曲线、报警记录、数据查找、各种数据报表(Word、Excel、Text等)、数据打印等功能;
(3)具有超限报警变色提示、系统报警设置、短信/电话报警功能等。
(4)用户分级管理:系统有严格的密码授权制度和用户分级制度,不同的人员具有不同的权限。为用户提供了一个管理平台,以保证只有授权的工作人员才可进行相应的管理和操作
(5)控制软件的编制采用软件工程管理,开放性与可扩充性极强
(6) 温湿度监测软件采用标准windows 98/2000/XP全中文图形界面,实时显示、记录各监测点的温湿度值和曲线变化,统计温度数据的历史数据、最大值、最小值及平均值,累积数据,报警画面;
软件部分界面:

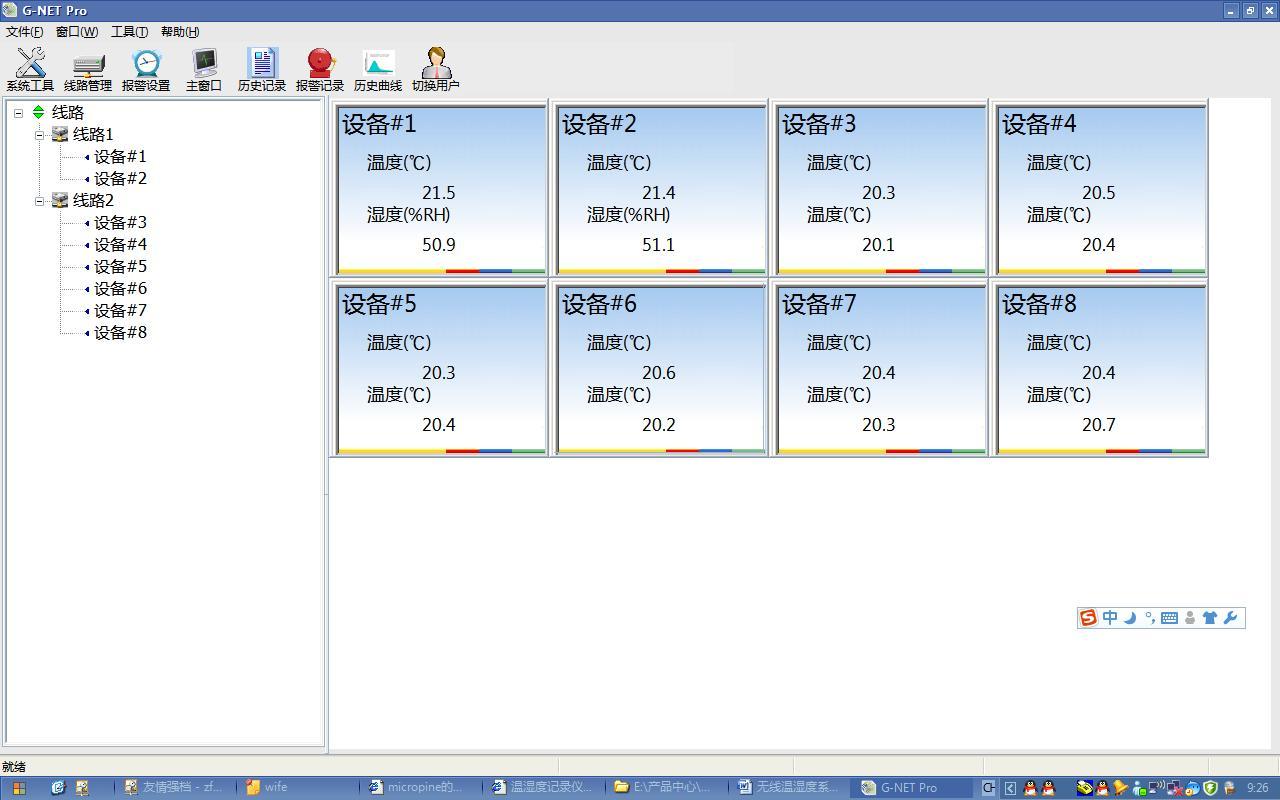

1、主界面

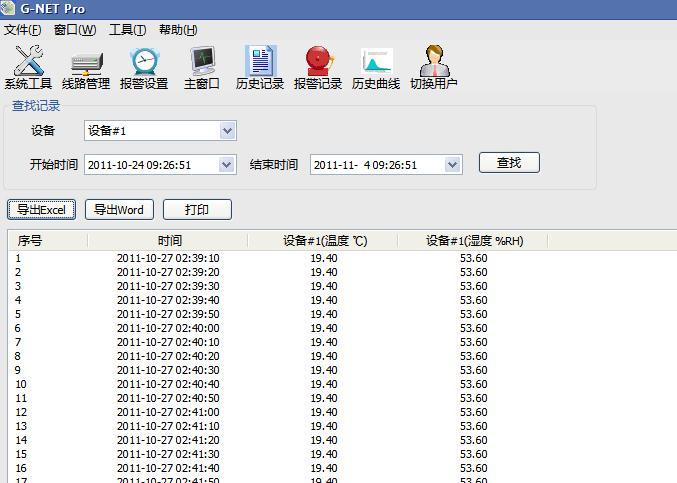

2、历史数据界面,可以导出不同格式,如:EXCEL,WORD格式

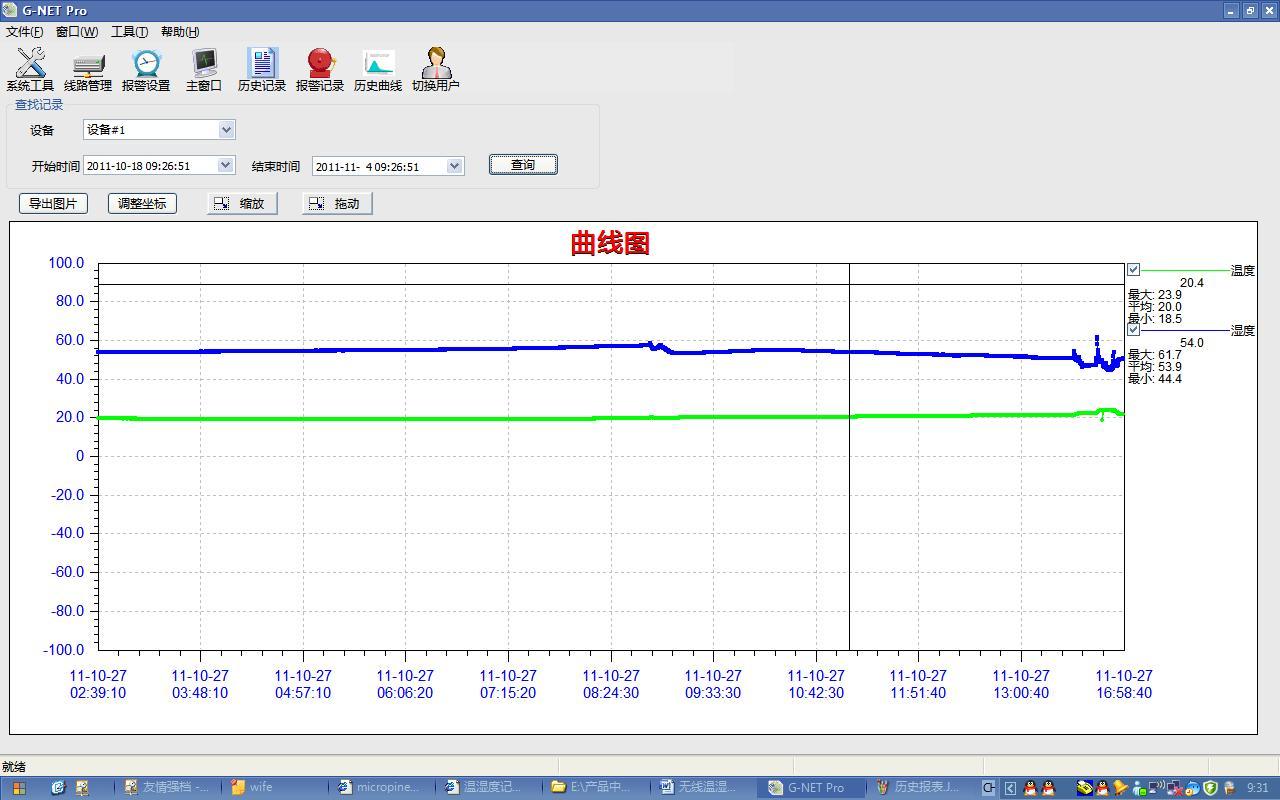

3、曲线界面,可以将曲线的图片导出
4、多功能报警设置界面
六、GPRS温湿度监测系统安装方法及注意事项
1、建议购买一张不需要月租费的GSM网络的电话卡(带号码SIM卡),中国移动或联通的均可(最好是GPRS流量包月,5元30M流量/月足够用)。在不通电的情况下,将SIM卡插入SIM卡接口即可。
2、如果是外置传感器,将传感器航空插头与记录仪的航空插口相连(请注意插针与插口的匹配),然后插上电源。
3、用随机附带的RS232通讯线将GPRS温度采集器与系统服务器相连。
4、安装人员用专用配置工具对仪器的时间、上传ID、上传IP、上传间隔等参数进行配置。
5、设定完成后,将GPRS温度采集器固定在需要检测的场所,, , 建议安装在比较隐蔽的保护装置内,接通电源。
选择SIM卡注意以下事项:
a 只能用GSM网络的电话卡(CDMA卡和3G不能使用)。
b 电话卡应开通来电显示功能,否则某些功能无法实现。
c 电话卡不能设置开机密码,否则无法登录成功GSM网络。
d 要保证这张电话卡有一定的资金余额,用于支付发送短信和登陆GPRS网络时产生的费用。
e GSP国家药监局温湿度认证系统电话卡在使用前,应先放入手机中设置好短信息中心服务号码。短信息中心服务号码每个地方体可以询问当地的1008610010
