中央空调电极加湿器

产品编号：SDJ-10

产品类别：电极蒸汽式工业加湿器

所属品牌：驰煌

点击次数：1769 次

产品说明

产品名称：中央空调电极加湿器
产品规格： SDJ-10
加湿量： 10kg/h
适用面积：
产品特点： 1.蒸汽加湿器安装紧凑，节约占地面积，供给的蒸汽品质好，设备效率高，价格具有竞争力。
2.流线型外观设计，专注功能与经济的最佳组合，友好的用户界面。
3.一次性及可清洗加湿桶可以自由选择，使用更换方便。
4.开关量控制与模拟量控制可选，（接受0-10信号），蒸汽输出量在4-90kg/h，可选。
排水方式：自动
机器外形：流线型外观设计，专注功能与经济的最佳组合，友好的用户界面

SDJ电极式工业加湿器
性能特点：
属于等温加湿方式
加湿效率高，可达到100%
洁净加湿，不会产生粉尘现象
加湿量单台最大可达到90kg/h
可塑性强，可根据用户的特殊要求进行设计，配套及改造
控制器采用LCD液晶显示系统，人机界面高。
具有高水位、高电流、低电流、进水故障、结垢能力自我诊断功能
一、产品简介及工作原理
　自来水中一般都有一定的电导率，把电极片直接插入自来水中，并与交流电源连接在一起，由于水导电，电流会从电极之间的水中通过，传送给水的电能全部转化为热能，使水加热产生蒸汽。
　SDJ型电极加湿器采用性能更加稳定的网状电极片，电流大小与供电电压、电极浸入水中的面积、电导率有关，加湿器蒸汽产生量受功率或电流强弱的影响，电流的控制可以用改变电极浸入水中面积的方法来调节。水的电导率维持在一定的范围内，可以实现良好的系统连续控制。
　电极加湿器产生的蒸汽压力较低，蒸汽不含矿物质，没有细菌及粉尘。
二、SDJ型加湿器结构示意图
SDJ型加湿器结构示意图

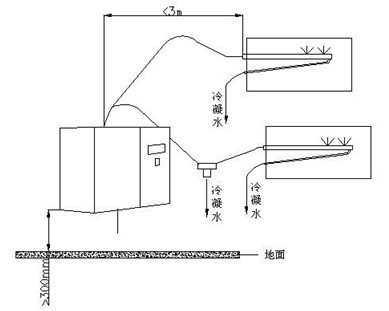

三、安装示意图
　　空调挂装方式

四、适用范围
　　SDJ型蒸汽式电极工业加湿器适用于中央空调配套，电子厂、制药厂、医院洁净加湿。
五、特点
　●蒸汽加湿器安装紧凑，节约占地面积，供给的蒸汽品质好，设备效率高，价格具有竞争力。
　●流线型外观设计，专注功能与经济的最佳组合，友好的用户界面。
　●一次性及可清洗加湿桶可以自由选择，使用更换方便。
　●开关量控制与模拟量控制可选，（接受0-10信号），蒸汽输出量在4-90kg/h，可选。
六、加湿器编号解读
SDJ—01/02—A/B
01:适合用于组合空调箱、新风机组、风道；02适用于室内直接加湿
A：开关量调节B：连续调节
七、SDJ型电极式加湿器技术参数及选型表

表一

型号	加湿量	功率	电源	加湿桶数量
SDJ-4	4 Kg/h	3 .0 Kw	~220V 50Hz	1个
SDJ-8	8 Kg/h	5.25 Kw	~380V 50Hz	1个
SDJ-10	10 Kg/h	7.5 Kw	~380V 50Hz	1个
SDJ-12	12 Kg/h	9.75 Kw	~380V 50Hz	1个
SDJ-15	15 Kg/h	11.25 Kw	~380V 50Hz	1个
SDJ-20	20 Kg/h	15 Kw	~380V 50Hz	1个
SDJ-23	23 Kg/h	17.25 Kw	~380V 50Hz	1个
SDJ-30	30 Kg/h	22.5 Kw	~380V 50Hz	1个
SDJ-36	36 Kg/h	27 Kw	~380V 50Hz	2个
SDJ-40	40 Kg/h	31.5 Kw	~380V 50Hz	2个
SDJ-45	45 Kg/h	34.2 Kw	~380V 50Hz	2个
SDJ-60	60 Kg/h	45 Kw	~380V 50Hz	2个
SDJ-80	80 Kg/h	60 Kw	~380V 50Hz	3个
SDJ-90	90 Kg/h	67.5Kw	~380V 50Hz	3个

不锈钢喷管选型表（表二）

型号	喷管直径（mm）	喷管所需数量	喷管长度（mm）
SDJ4~SDJ15	Φ22	1个	290
SDJ20~SDJ30	Φ22	1个	590
SDJ36~SDJ60	Φ34	2个	590
SDJ80~SDJ90	Φ34	2个	800

注：排水口口径为Φ20
八、SDJ型电极加湿器的安装
　在选择安装蒸汽加湿器的位置时，一定要注意以下几点：
　●环境温度5-40℃
　●相对湿度低于80%RH
　●蒸汽分配管与蒸汽加湿器相连时，应尽可能使用最短长度的蒸汽出口软管和凝结回水软管。
　●软管应避免有下垂和结头情况产生，还应有5-10%的坡度
　●加湿器必须垂直安装，以便能运行良好。
九、蒸汽桶的清洗与维护
　当电极加湿器的加湿量达不到预定加湿量时，如果其它部件都工作正常，则说明蒸汽筒该清洗了。下面是清洗步骤及注意事项：
　●去掉外壳，去掉连接件，将蒸汽筒上半部分拿下来。
　●排除蒸汽筒中所有水垢和淤泥。
　●敲打加热电极，去除电极上的水垢，允许留一小部分。
　●检查蒸汽筒上部水位探测器，冲洗去除附在上面的杂质。
　●冲洗蒸汽筒中的过滤器。
注意：
★清洗时不能使用酸性或化学洗涤物。
★如果因为水的导电率不足而引起加湿量不够时，可在桶中加少许食盐。
